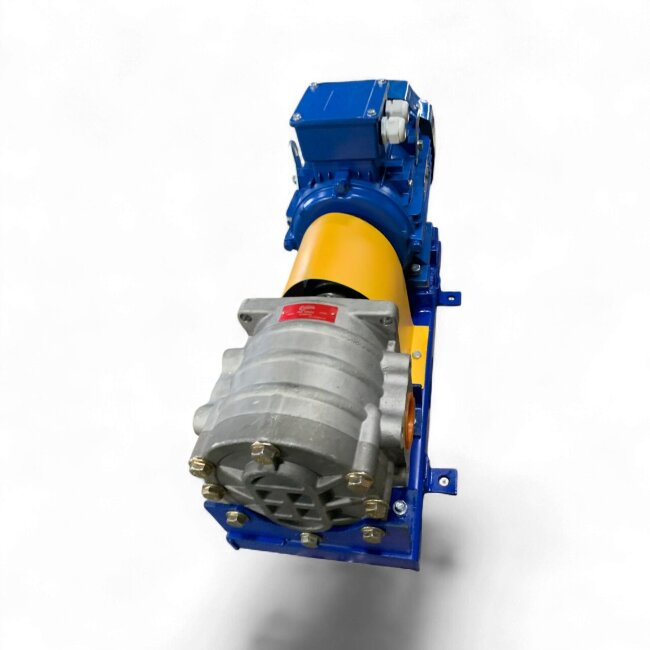

Насос НШ100 с 5,5 кВт ст. (агрегат)

Электронасосный агрегат на базе шестеренного насоса НШ100 и асинхронного электродвигателя мощностью 5,5 кВт представляет собой стационарную гидравлическую установку, смонтированную на жесткой стальной станине. Данное техническое решение предназначено для нагнетания рабочей жидкости в гидросистемы промышленного оборудования, станочных линий и мобильной техники. Агрегат обеспечивает преобразование электрической энергии в энергию потока жидкости с заданными параметрами давления и расхода.

Технические характеристики

• Тип насосного узла: шестеренный насос НШ100;
• Рабочий объем: 100 см³/об;
• Номинальная подача (при 1500 об/мин): до 173 л/мин;
• Номинальное давление на выходе: 16–20 МПа (160–200 бар);
• Максимальное давление (пиковое): до 21 МПа (210 бар);
• Привод: электродвигатель мощностью 5,5 кВт;
• Номинальная частота вращения вала: 1500 об/мин;
• Кинематическая вязкость рабочей жидкости: 17–400 мм²/с;
• Масса установки в сборе: 73 кг;
• Габаритные размеры (ДхШхВ): 750x450x420 мм.

Конструктивные особенности и эксплуатационные параметры

Конструкция агрегата включает в себя насос НШ, соединенный с валом электродвигателя посредством упругой муфты, компенсирующей осевые и радиальные смещения. Исполнение на раме (станине) обеспечивает высокую виброустойчивость и упрощает процесс интеграции в технологические линии. Насос характеризуется высокой ремонтопригодностью и стабильностью объемного КПД в течение всего срока эксплуатации. Установка рассчитана на продолжительный режим работы (S1) при различных температурных режимах окружающей среды, обеспечивая надежное функционирование гидравлических исполнительных механизмов.
