Насос НШ100 с 22 кВт ст. (агрегат)

Электронасосный агрегат на базе шестеренного насоса НШ100 и асинхронного электродвигателя мощностью 22 кВт представляет собой стационарную гидравлическую установку, смонтированную на единой стальной раме (станине). Данное техническое решение предназначено для нагнетания рабочей жидкости в гидросистемы промышленного оборудования, станочных линий, а также мобильных машин и механизмов, требующих высокой объемной подачи и стабильного давления.

Конструкция агрегата включает в себя насос НШ100, соединенный с валом электродвигателя посредством упругой муфты, защищенной кожухом. Применение электродвигателя мощностью 22 кВт с частотой вращения 1500 об/мин обеспечивает оптимальный крутящий момент для реализации номинальных параметров давления. Жесткая сварная рама минимизирует вибрационные нагрузки, что способствует увеличению ресурса подшипниковых узлов и уплотнений.

Технические характеристики

• Тип насоса: шестеренный (НШ)
• Рабочий объем: 100 см³/об
• Номинальная объемная подача (при 1500 об/мин): до 173 л/мин
• Номинальное давление на выходе: 16–20 МПа
• Максимальное кратковременное давление: 21 МПа

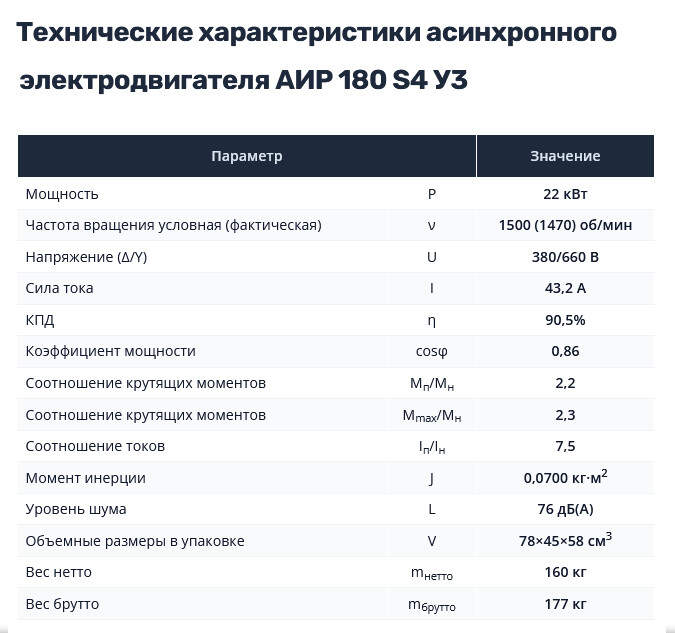

• Установленная мощность электродвигателя: 22 кВт
• Номинальная частота вращения: 1500 об/мин
• Кинематическая вязкость рабочей жидкости: 17–400 мм²/с
• Класс чистоты рабочей жидкости: не ниже 12 по ГОСТ 17216-71
• Температурный диапазон эксплуатации: от -40°C до +80°C (в зависимости от типа масла)

Конструктивные особенности и преимущества

• Высокий объемный и механический КПД за счет прецизионной обработки деталей качающего узла.
• Повышенная износостойкость корпуса и шестерен, адаптированных к длительным циклическим нагрузкам.
• Модульное исполнение на станине, упрощающее интеграцию в существующие гидравлические контуры и проведение регламентных работ.
• Унифицированные присоединительные размеры фланцев, соответствующие государственным стандартам.
• Высокая ремонтопригодность и низкие эксплуатационные расходы.

Агрегат НШ100 (22 кВт) является эффективным силовым узлом для гидросистем, эксплуатируемых в тяжелых режимах работы, обеспечивая стабильные расходно-перепадные характеристики в широком диапазоне температур.
